ChromaTOF Программное обеспечение LECO ChromaTOF
Автоматический поиск хроматографических пиков
Алгоритм автоматического поиска хроматографических пиков и выделения «чистых» масс-спектров, запатентованный компанией LECO, значительно упрощает задачу установления химического состава исследуемого образца
Выделение «чистых» масс-спектров
Для каждого найденного компонента программное обеспечение автоматически выделяет «чистый» масс-спектр, не содержащий посторонние значения m/z, присутствие которых обусловлено фоном прибора, наложением пиков интересующих соединений друг на друга или на мешающие компоненты матрицы
Описание
Программное обеспечение ChromaTOF является исключительно простым в использовании, предоставляет широкие возможности по обработке хромато-масс-спектральных данных и облегчает проведение как качественного, так и количественного анализа
Особенности программного обеспечения LECO ChromaTOF
- Простой и удобный в использовании интерфейс обеспечивает быстрый доступ к основным функциям программного обеспечения
- Поддержка модуля User Permissions позволяет управлять правами доступа пользователей, ограничивать доступ к зарегистрированным файлам, а также контролировать любые изменения, произведенные с использованием программного обеспечения ChromaTOF
- В случае метода двумерной хроматографии параметры работы модулятора могут быть изменены в рамках одного анализа, что открывает широкие возможности для оптимизации условий хроматографического разделения
- Расширение диапазона линейности градуировочного графика (благодаря использованию опции Extended Range Calibration) позволяет сократить число образцов, которые нужно разбавлять и анализировать повторно
- Автоматическое определение дефекта масс и введение соответствующей поправки при регистрации масс-спектров позволяет получать неискаженное изотопное распределение и расширяет динамический диапазон
- Проведение автоматической калибровки прибора (например, раз в сутки и/или после каждых 100 анализов) облегчает работу оператора
- Возможность проведения полуколичественного определения соединений, стандартные образцы для которых отсутствуют
Принцип работы
Многофункциональное программное обеспечение ChromaTOF, управляет прибором, проводит регистрацию и автоматическую обработку данных, а по окончании анализа формирует сводные отчеты. Интерфейс программного обеспечения ChromaTOF может быть настроен в соответствии с предпочтениями пользователя и оптимизирован для решения определенных задач
Особенности использования программного обеспечения LECO ChromaTOF

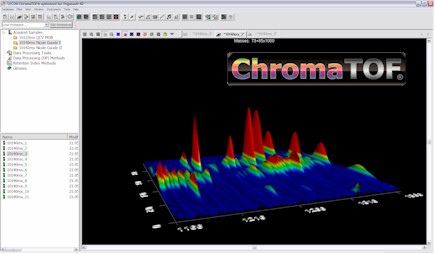

- В случае двумерных ГХхГХ хроматограмм, представленных в виде трехмерной поверхности или контурной диаграммы, программное обеспечение подписывает найденные пики и отмечает их при помощи специальных меток
- Возможность проведения статистического сравнения (основанного на дисперсионном анализе Фишера)
- Возможность использования шаблонов для быстрой настройки интерфейса программного обеспечения в соответствии с предпочтениями пользователя
- Алгоритм автоматического поиска компонентов и выделения «чистых» масс-спектров (True Signal Deconvolution®)
- Расширение диапазона линейности градуировочного графика (благодаря опции Extended Range Calibration)
- Возможность проведения полуколичественного определения соединений, стандартные образцы для которых отсутствуют
- Возможность проведения автоматического сравнение образцов (по числу и концентрации зарегистрированных аналитов)
- Возможность настройки интерфейса программного обеспечения, доступная каждому пользователю
- Автоматический экспорт данных в один из следующих форматов: PDF, CSV, NETCDF (ANDI MS) или в форматы, используемые программным обеспечением ChromaTOF (PEG, SMP)
- Возможность проведения автоматической идентификации аналитов, основанной на поиске по коммерчески доступным базам данных масс-спектров (например, NIST или Wiley). Также может быть использована база данных LECO/Fiehn Metabolomics Library (содержащая около 1100 масс-спектров и индексов удерживания порядка 700 метаболитов); эта база данных была создана компанией LECO и полностью интегрирована в программное обеспечение ChromaTOF
Методики
НОВИНКА! — Ароматические компоненты пива: анализ с помощью GC-TOFMS и ChromaTOF®
Опции и Модели
Опции
Сопоставление образцов (Reference Compare)
Данная опция позволяет проводить быстрое автоматическое сопоставление образцов по числу и концентрации зарегистрированных компонентов. При сопоставлении компонентов во внимание принимаются как времена удерживания, так и очищенные масс-спектры. Данная опция может быть весьма полезной при сопоставлении различных партий товаров (например, продуктов питания или косметической продукции) с использованием метода газовой хроматографии/времяпролетной масс-спектрометрии. Алгоритм автоматического сопоставления образцов, реализованный в программном обеспечении LECO ChromaTOF, позволяет провести быстрое сопоставление образцов, содержащих большое число компонентов. Например, опция Reference Compare может быть использована в криминалистике для установления причины смерти (несчастный случай или самоубийство), когда экстракт содержимого желудка умершего сопоставляется с модельным раствором, содержащим соединения, употребление которых могло стать причиной смерти
Статистическое сравнение (Statistical Compare)
Неограниченное число файлов, содержащих хромато-масс-спектральные данные, может быть статистически сопоставлено в автоматическом режиме благодаря наличию опции Statistical Compare. Использование данной опции позволяет облегчить восприятие больших массивов данных, полученных, например, при проведении метаболомных исследований. Первым этапом является поиск пиков, находящихся на разных хроматограммах и отвечающих одному и тому же аналиту (что особенно важно в случае неполного совпадения времен удерживания) и выбор оптимального значения m/z, используемого для количественного анализа. На втором этапе статистические параметры рассчитываются для пиков, отвечающих одному и тому же аналиту. Во внимание принимается время удерживания, высота и площадь хроматографического пика. Последний этап – проведение статистического сравнения с помощью дисперсионного анализа Фишера
Классификация (Classifications)
Опция Classifications доступа в программном обеспечении LECO ChromaTOF только в случае обработки данных, зарегистрированных с помощью метода двумерной газовой хроматографии. Использование данной опции позволяет выделить области на хроматограмме (представленной в виде контурной диаграммы), содержащие пики близких по природе аналитов. Кроме того, на хроматограмме можно указать области, на которых программное обеспечение будет (или не будет) проводить автоматический поиск пиков. Возможности опции Classifications могут быть существенно расширены за счет использования скриптов (Scripting Tools).
- Возможность проведения быстрой характеристики образца благодаря использованию цветных меток около каждого хроматографического пика
- Увеличение скорости и эффективности обработки данных благодаря возможности разбиения всего массива зарегистрированных компонентов на небольшие поднаборы, удобные для последующей обработки
- Результаты классификации автоматически отображаются в соответствующем столбце таблицы зарегистрированных хроматографических пиков
- Облегчение работы с таблицей зарегистрированных хроматографических пиков благодаря возможности ранжирования компонентов в соответствии со значением параметра Classifications
- Для одного класса может быть указано несколько областей на хроматограмме
- Уменьшение времени компьютерной обработки данных благодаря исключению из рассмотрения нежелательных областей хроматограммы (например, области растворителя и/или области, содержащей «колоночные» пики)
- Интерфейс программы может быть настроен в соответствии с предпочтениями пользователя
- Возможность задать область на двумерной хроматограмме в виде многоугольника (Polygonal Regions) или в виде «сглаженной» области (Curved Regions)
Скрипты (Scripting Tools)
Опция Scripting Tools открывает широкие возможности по обработке данных, зарегистрированных при анализе сложных многокомпонентных образцов, таких, например, как нефтепродукты, биотопливо, душистые и ароматические вещества, объекты метаболомики или окружающей среды. Благодаря универсальности и простоте использования скрипты могут применяться для решения широкого круга задач. Например, принимая во внимание закономерности образования масс-спектров исследуемых соединений, можно написать скрипт, в результате работы которого будет представлена хроматограмма, содержащая только пики целевых соединений (что является особенно полезным при работе со сложными матрицами). Скрипты позволяют учитывать масс-спектральную информацию при проведении классификации соединений. Кроме того, использование скриптов позволяет в полностью автоматическом режиме извлекать нужную информацию из уже обработанных данных
